Bus Pirate - v3.6a

• Medición de frecuencia: 1Hz-40MHz
• Un bootlader para actualizaciones de firmware fáciles
• Pernos tolerante 5.5V
• Sonda de medición 6V

El Bus Pirate - v3.6a es una herramienta de solución de problemas que se comunica entre una PC y cualquier dispositivo integrado a través de protocolos de 1, 2, 3 hilos, UART, I2C, SPI y HD44780 LCD, todos a tensiones de 0- 5.5VDC. Este producto elimina mucho esfuerzo inicial de creación de prototipos al trabajar con chips nuevos o desconocidos.

Trabajar con el Bus Pirate - v3.6a es simple y efectivo - teclee comandos en un terminal en su computadora, esos comandos son interpretados por el Bus Pirate y enviados a través del protocolo apropiado. The Pirate también interpretará los datos enviados desde su dispositivo incrustado a la terminal de su computadora. Una gran ventaja es el gestor de arranque instalado en el PIC, que le permite actualizar fácilmente el firmware y cambiar la funcionalidad de la placa.

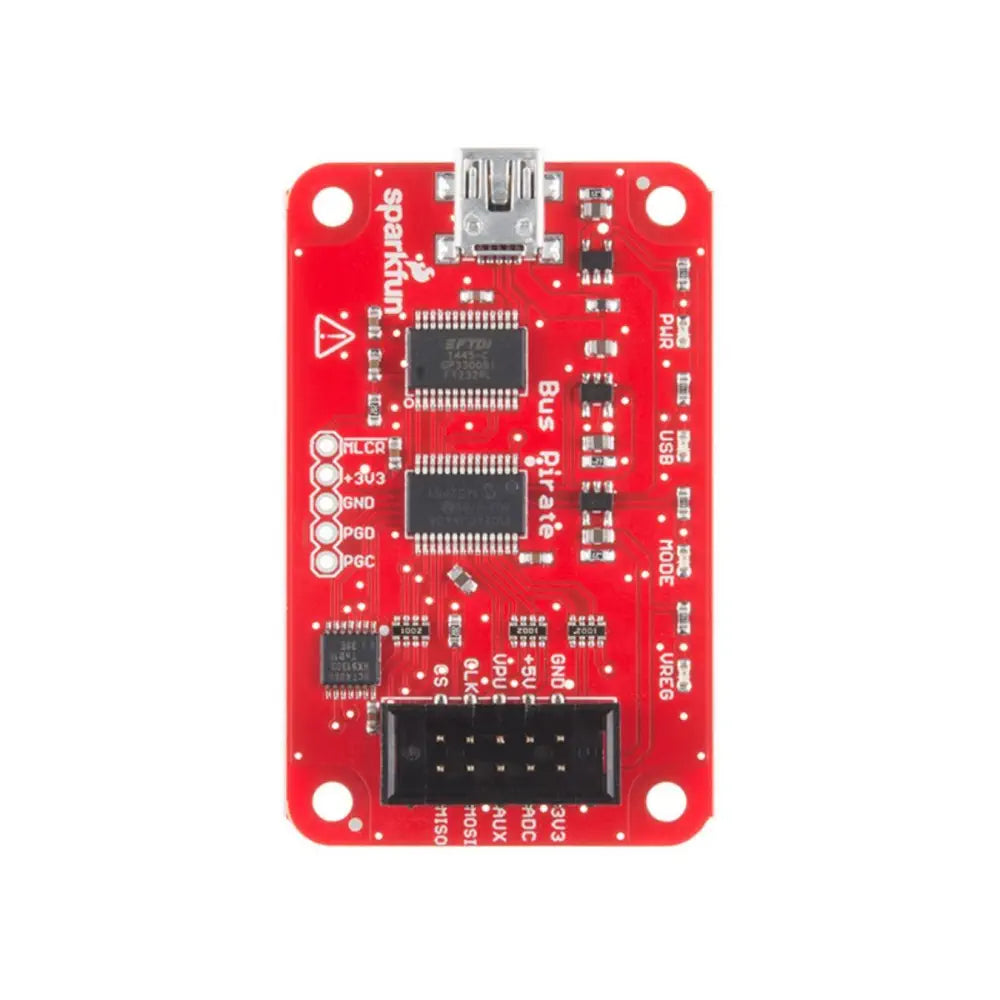

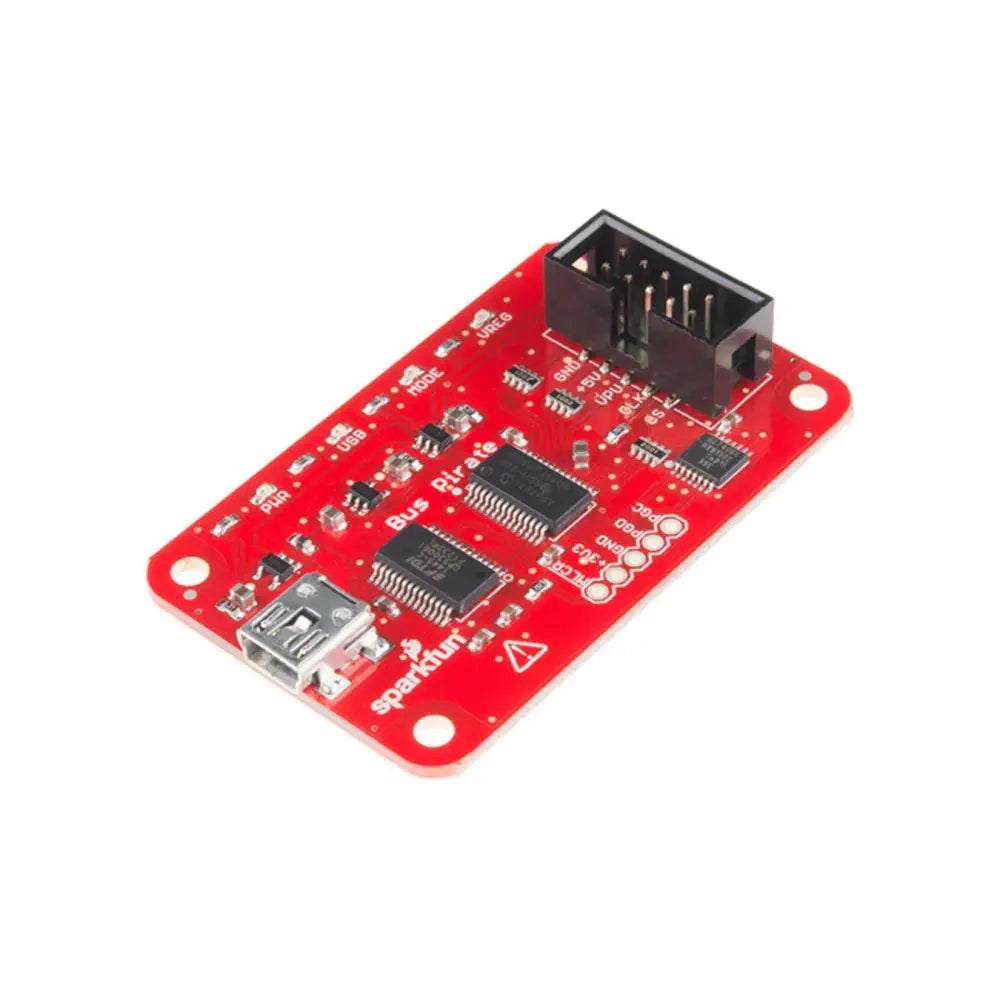

Los principales componentes del Bus Pirate son el procesador PIC24FJ64 y un chip FT232RL USB-Serial. Un conector USB Mini-B que también se ha incluido en la placa, proporciona la potencia al Bus Pirate y le permite interactuar a través de su PC. La principal diferencia en esta versión del Bus Pirate proviene del encabezado de pin pin 2x5 de 0.1", que se ha volteado para ayudar a estandarizar esta placa. Además, cada pin en este encabezado ha sido etiquetado, eliminando la necesidad de un documento de descripción I/O como en las versiones anteriores.

Caracteristicas:

• Medición de frecuencia de 1Hz a 40MHz
• Modulador de ancho de pulso de 1kHz a 4MHz, generador de frecuencia
• Resistencias de pull-up multivoltaje a bordo
• Fuentes de alimentación incorporadas de 3,3 voltios y 5 voltios con restablecimiento de software
• Rastreadores de tráfico de autobuses (SPI, I2C)
• Transparente USB-> modo serie
• Analizador lógico de baja velocidad de 10Hz - 1MHz
• Scripts de Perl, Python, etc.
• Acceso al puerto de programación PIC24FJ64 ICSP
